Xylanh Dẫn Hướng MGPM12: Giải Pháp Truyền Động Chống Xoay Phi 12mm

Trong lĩnh vực chế tạo máy tự động hóa và thiết kế các đồ gá (Jig) kiểm tra vi mạch, không gian lắp đặt luôn bị giới hạn khắt khe. Đồng thời, cơ cấu truyền động phải đảm bảo độ tịnh tiến chính xác và tuyệt đối không được phép xoay lệch trục. Để giải quyết bài toán này, các kỹ sư thường ứng dụng Xylanh dẫn hướng MGPM12 với đường kính piston 12mm.

Đây là một trong những sản phẩm thiết bị tinh xảo được thiết kế để chịu được các lực cản tác động ngang (side-load) hoàn hảo, duy trì tính ổn định vượt trội trong suốt chu kỳ hoạt động cường độ cao.

1. Cấu Trúc Khối Tích Hợp 3 Trục Chống Xoay Tuyệt Đối

Điểm khác biệt cốt lõi của mã sản phẩm MGPM12 so với các dòng xylanh compact thông thường nằm ở cấu trúc cụm dẫn hướng tích hợp. Thiết bị bao gồm một trục piston truyền động chính nằm ở trung tâm, được kẹp giữa hai thanh dẫn hướng (guide rods) chạy song song hai bên. Toàn bộ 3 trục này được cố định vững chắc vào một mặt bích thép ở phía trước (End Plate).

Khi có dòng khí nén cấp vào buồng chứa, cả 3 trục sẽ cùng tịnh tiến đẩy mặt bích tiến lên. Kết cấu này tạo ra một khối hình học siêu vững, loại bỏ hoàn toàn khả năng mặt bích bị vặn xoắn hoặc lệch hướng khi gặp bề mặt phôi không bằng phẳng.

2. Công Nghệ Bạc Lót Trượt (Slide Bearing) Chịu Lực Cản Ngang

Hậu tố “M” trong mã MGPM biểu thị cho việc thiết bị sử dụng cơ cấu bạc lót trượt bằng hợp kim đặc biệt (Slide Bearing) để dẫn hướng cho hai thanh ty phụ.

Đặc tính của bạc lót trượt là khả năng hấp thụ và chịu được lực cản ngang (Lateral Load) rất tốt. Do đó, thiết bị thường xuyên được thiết kế để làm cơ cấu chặn sản phẩm (Stopper) trên các hệ thống băng tải, hoặc gá kẹp các khay linh kiện điện tử có khối lượng mất cân đối tại các nhà máy ở Bắc Ninh, Bắc Giang và Hưng Yên.

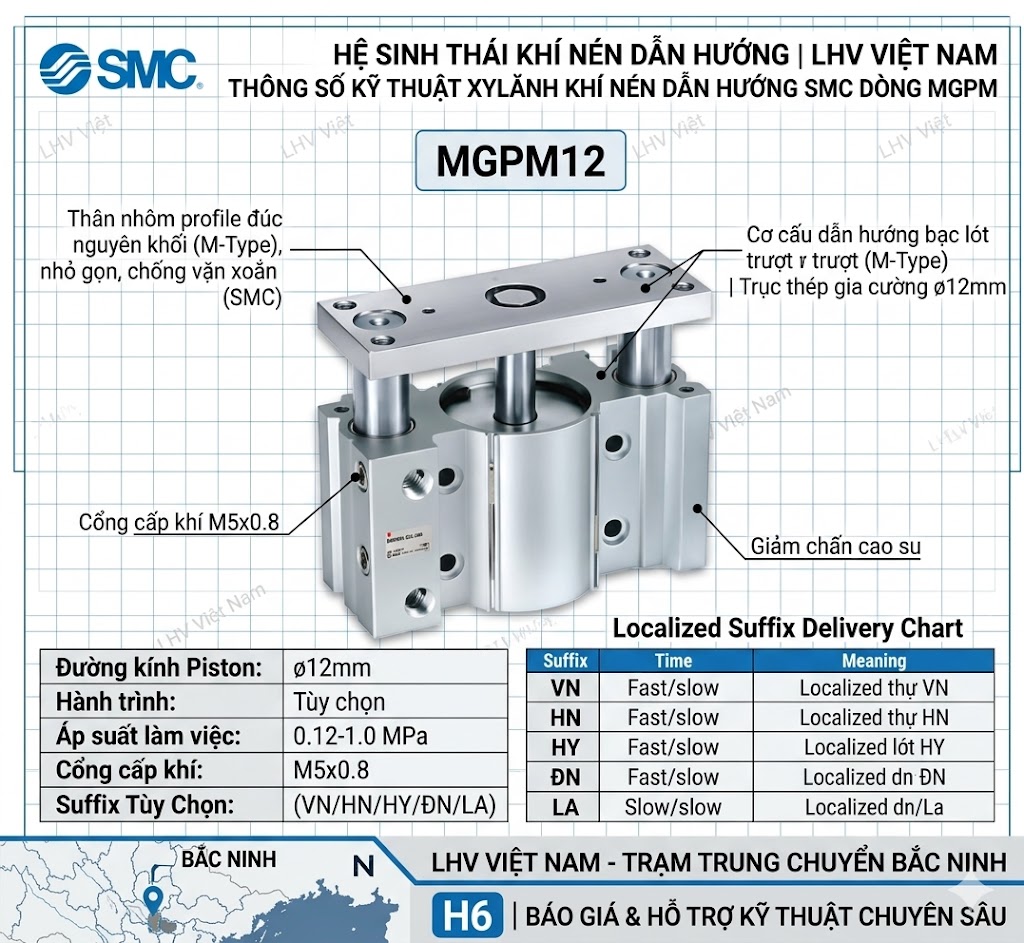

3. Dữ Liệu Thông Số Kỹ Thuật Trọng Tâm Của Mã MGPM12

Mặc dù có kích thước tổng thể cực kỳ nhỏ gọn (khối hộp chữ nhật), thiết bị vẫn được tối ưu hóa để cung cấp các dải thông số làm việc ấn tượng:

• Đường kính piston (Bore size): 12 mm.

• Cổng cấp khí: Sử dụng chuẩn ren M5 x 0.8. Đây là chuẩn ren siêu nhỏ phổ biến cho các dòng xylanh mini, tương thích với các đầu nối nhanh góc chữ L hoặc nối thẳng kích thước phi 4, phi 6.

• Áp suất làm việc: Dải hoạt động an toàn từ 0.12 MPa đến 1.0 MPa.

• Môi trường hoạt động: Khí nén sạch (đã qua hệ thống xử lý tách nước), nhiệt độ từ -10°C đến 60°C.

• Tích hợp cảm biến: Thân nhôm được phay sẵn rãnh dọc (Groove) để gài các cảm biến vị trí (Auto Switch) loại từ tính dạng tròn hoặc vuông, giúp giao tiếp tín hiệu chính xác với bộ điều khiển PLC.

4. Ứng Dụng Chuyên Biệt Trong Các Dây Chuyền Tự Động Hóa Lắp Ráp

Với bore phi 12mm, thiết bị đáp ứng các thao tác truyền động nhỏ, nhanh và yêu cầu độ chính xác tịnh tiến cực cao:

• Tích hợp lên các tay máy Robot (Robotic Arms) để làm cơ cấu gắp, nhả, dập linh kiện dán bề mặt (SMD).

• Cơ cấu cấp phôi (Feeder) tịnh tiến trong các loại máy cắt dây, máy phay CNC phụ trợ.

• Các trạm kiểm tra (Test station), ép khóa ngàm trong sản xuất thiết bị viễn thông tại các khu công nghiệp ở Đà Nẵng, Bình Dương và Đồng Nai.

5. LHV Việt Nam – Cung Cấp Hệ Sinh Thái Truyền Động Dẫn Hướng Đồng Bộ

Quá trình lắp ráp các cơ cấu cơ khí chính xác đòi hỏi nguồn vật tư phải đồng bộ và đảm bảo dung sai gá lắp đạt chuẩn. LHV Việt Nam tự hào cung ứng các mã xylanh dẫn hướng MGPM12 cho đa dạng các xưởng cơ khí, xưởng chế tạo đồ gá trên toàn quốc.

Mọi thiết bị trước khi bàn giao đều có hồ sơ thông số kỹ thuật rõ ràng, đảm bảo hành trình trơn tru, không kẹt trục. Đội ngũ chuyên môn của chúng tôi luôn sẵn sàng bóc tách khối lượng từ bản vẽ và cung cấp báo giá quy cách sản phẩm nhanh chóng, hỗ trợ đưa thiết bị đến các nhà máy tại miền Bắc, miền Trung hay các tỉnh phía Nam như Long An, Cần Thơ đúng với tiến độ dự án.
