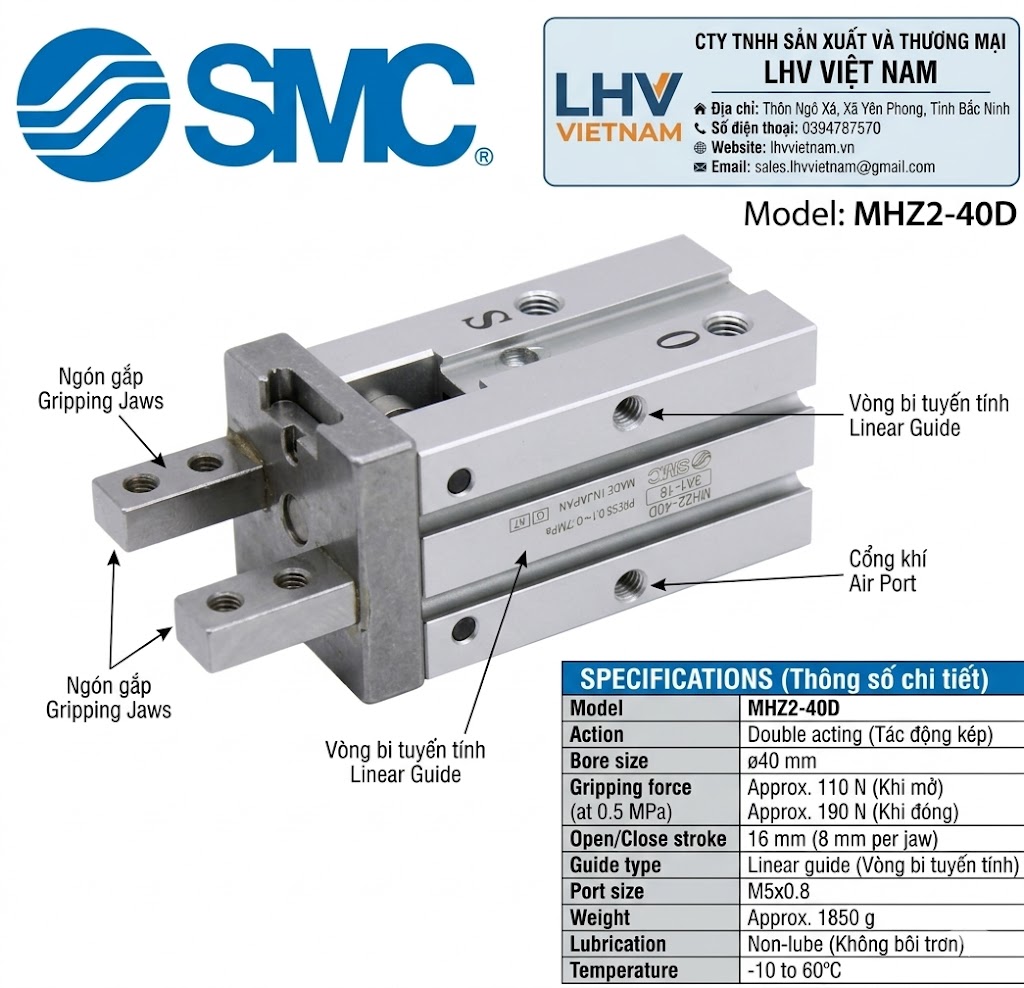

Cơ Cấu Giữ Phôi Tải Trọng Nặng Với Tay Gắp MHZ2-40D
Mã thiết bị tay gắp MHZ2-40D có đường kính piston 40mm. Đây là kích thước rất lớn trong dòng tay gắp song song. Cấu kiện cơ khí này phục vụ chuyên biệt cho tác vụ kẹp phôi nặng. Hiệu suất làm việc luôn đạt mức ổn định và bền bỉ. Sản phẩm được sản xuất theo tiêu chuẩn kỹ thuật tập đoàn toàn cầu. Mọi thông số đều đáp ứng độ chính xác micromet. Quá trình vận hành tự động hóa diễn ra cực kỳ trơn tru.
1. Hệ Thống Ray Trượt Tuyến Tính Tích Hợp
Hệ ray trượt tuyến tính được bố trí ẩn bên trong thân thiết bị. Các dãy bi thép lăn liên tục trong rãnh dẫn hướng chuyên dụng. Cấu trúc này gia tăng bề mặt tiếp xúc cơ học vô cùng hiệu quả.
Khung ray giúp tay gắp MHZ2-40D chống lại mọi moment vặn xoắn. Hiện tượng biến dạng ngàm khi kẹp tải nặng được loại bỏ. Độ lệch tâm gần như bằng không trong suốt dòng đời làm việc. Thanh dẫn hướng đã được nhiệt luyện kỹ để chống mài mòn vật lý.
2. Nguyên Lý Đóng Mở Song Song Tác Động Kép
Cụm tay gắp vận hành theo nguyên lý tịnh tiến đối xứng tuyệt đối. Hai ngàm kim loại sẽ cùng tiến vào tâm đồng thời. Cơ chế này giúp khóa chặt khối phôi ở đúng vị trí trung tâm.
Khí nén được cấp luân phiên vào hai buồng đốt hoàn toàn độc lập. Quá trình tác động kép sinh ra lực kẹp cơ học mạnh mẽ. Ngàm kẹp giữ nguyên độ bám khi robot di chuyển với tốc độ cao. Khối nhôm đúc cho phép kỹ sư lựa chọn nhiều phương án gá lắp tiện lợi.
3. Dữ Liệu Vận Hành Tay Gắp MHZ2-40D
Bảng thông số của tay gắp MHZ2-40D phục vụ cơ cấu chịu tải lớn:
-
Đường kính Piston: 40 mm. Kích thước này cung cấp cơ năng gá kẹp cực kỳ ấn tượng.
-
Kiểu thao tác: Tác động kép (Double acting). Mọi chuyển động đóng mở ngàm đều được luồng khí nén kiểm soát.
-
Cổng cấp khí: Ren tiêu chuẩn 1/8. Cổng nối mở rộng tối ưu hóa lưu lượng khí nạp xả.
-
Khoảng chạy ngàm kẹp: Tổng biên độ di chuyển của hệ ngàm đạt mức 30mm.
-
Áp suất làm việc: Ngưỡng hoạt động an toàn từ 0.1 MPa đến 0.7 MPa.
4. Khả Năng Ứng Dụng Trong Công Nghiệp Lớn
Tay gắp MHZ2-40D là cấu kiện cốt lõi tại các nhà máy tự động:
-
Thao tác kẹp giữ các phôi kim loại đúc nguyên khối tải nặng.
-
Lắp đặt trên cụm cánh tay rô bốt công nghiệp cỡ lớn.
-
Định vị các chi tiết máy siêu trường trong khâu lắp ráp.
-
Làm cơ cấu gá kẹp phôi tự động trên dàn máy phay CNC.
-
Góp mặt trong các dây chuyền sản xuất linh kiện ô tô chuyên nghiệp.
5. Dữ Liệu Cung Ứng Thiết Bị Khí Nén Cơ Khí
Hồ sơ kỹ thuật và bản vẽ CAD 3D được cập nhật đầy đủ. Kỹ sư thiết kế dễ dàng tham chiếu khoảng cách tâm lỗ gá lắp. Quá trình bóc tách khối lượng dự án máy diễn ra rất thuận lợi. Đội ngũ kỹ thuật luôn nắm rõ các dung sai cơ học của thiết bị.
Nguồn cung ứng linh kiện thay thế được đảm bảo tính xuyên suốt. Toàn bộ thiết bị đều trải qua quá trình kiểm định thông số khắt khe. Dữ liệu kỹ thuật chuyên sâu được đồng bộ chi tiết tại danh mục sản phẩm LHV Việt Nam để người dùng tra cứu.
#MHZ2_40D #Tay_Gap_Khi_Nen #Xylanh_Kep #Phi_40 #Kep_Song_Song #Co_Khi_Chinh_Xac #Khí_Nén_LHV
