Xylanh Bàn Trượt Khí Nén MXS8 – Phi 8mm

Xylanh Bàn Trượt MXS8: Giải Pháp Tịnh Tiến Cứng Vững Phi 8mm

Xylanh bàn trượt MXS8 (Air Slide Table) có đường kính piston 8mm. Đây là giải pháp tịnh tiến cơ học tối ưu. Thiết bị đáp ứng các yêu cầu về mức tải trọng trung bình. Nó bám sát triệt để triết lý thiết kế nhỏ gọn của dòng MXS.

Mã MXS8 kết hợp khối sinh công khí nén kép và hệ ray dẫn hướng tĩnh. Sự kết hợp này mang lại sự mượt mà tuyệt đối cho quỹ đạo di chuyển. Thiết bị phù hợp cho các cơ cấu máy móc tự động hóa. Nó được dùng nhiều trong ngành điện tử, quang học và chất bán dẫn. Đây là những ngành có không gian lắp ráp bị giới hạn nghiêm ngặt.

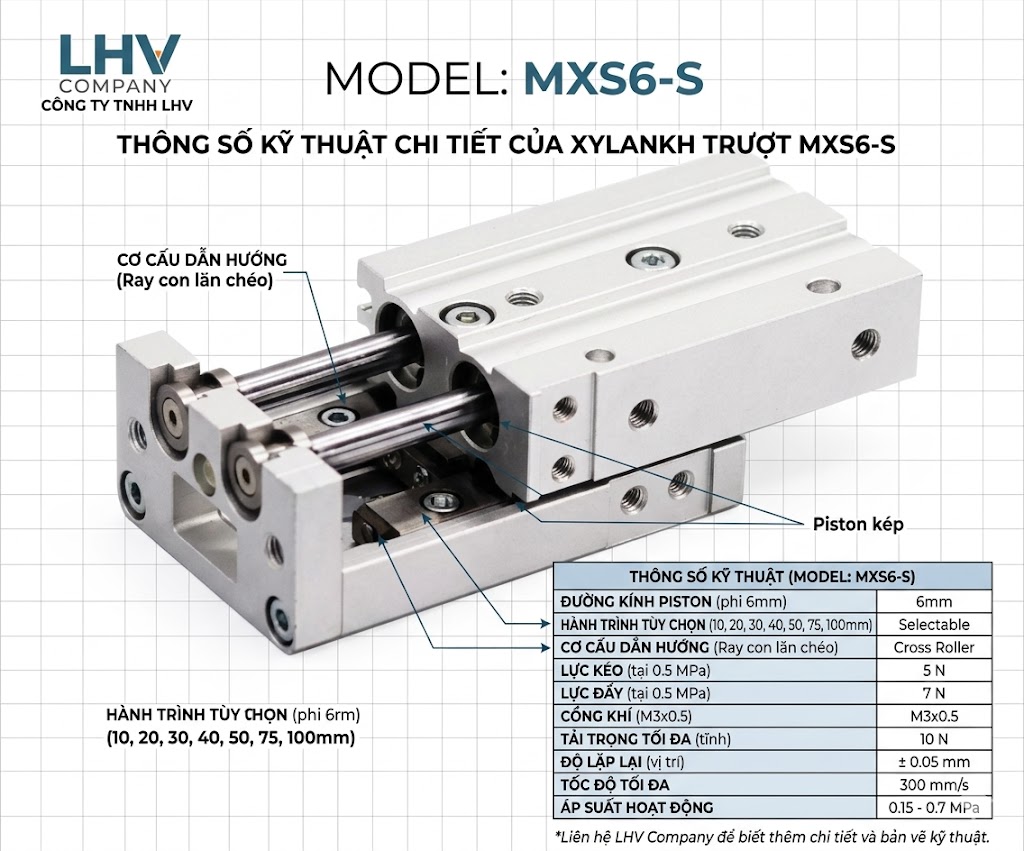

1. Cơ Chế Dẫn Hướng Ray Con Lăn Chữ Thập

Hệ thống thanh ray con lăn chữ thập là điểm nhấn cơ học của MXS8. Thiết bị không dùng ty tròn ma sát trượt truyền thống. Nó ứng dụng các viên bi đũa hình trụ xếp đan chéo góc 90 độ. Các viên bi chạy dọc theo rãnh chữ V được gia công tỉ mỉ.

Thiết kế tiếp xúc dạng đường thẳng mang lại độ cứng vững cơ học tốt. Nó giúp phân tán ngoại lực đồng đều trên toàn hệ thống cơ khí. Cơ cấu này triệt tiêu gần như hoàn toàn các moment uốn, moment đảo và moment xoắn. Điều này đúng kể cả khi cụm máy phải chịu tải trọng vươn xa.

Bề mặt gá lắp đạt độ phẳng lý tưởng. Khối tịnh tiến duy trì độ chính xác lặp lại trong hàng triệu chu kỳ hoạt động. Hiện tượng rơ lắc cơ khí hoàn toàn được loại bỏ.

2. Ưu Điểm Từ Thiết Kế Xy Lanh Đôi Song Song

MXS8 được trang bị kết cấu xy lanh kép song song. Thiết kế này tối ưu hóa không gian lắp ráp trục Z. Bên trong khối nhôm nguyên khối là hai buồng xy lanh phi 8mm. Hai buồng khí này hoạt động đồng thời.

Cơ chế hoạt động đồng lồng sinh ra lực đẩy tuyến tính xấp xỉ gấp đôi xylanh đơn thông thường. Thiết kế kép khắc phục nhược điểm về bề dày cơ sở của thiết bị. Hai ty trượt song song còn có tác dụng chống xoay tự nhiên cực tốt.

Biên dạng dẹt low-profile của MXS8 mang lại nhiều lợi thế thiết kế. Kỹ sư có thể dễ dàng bố trí nhiều cụm cơ cấu chấp hành nằm san sát nhau. Mật độ thiết bị trên không gian hẹp được tối đa hóa đáng kể.

3. Hệ Thống Thông Số Kỹ Thuật Mã MXS8

Hệ thống thông số của MXS8 phục vụ tốt các tác vụ tịnh tiến tải trọng trung bình:

• Đường kính Piston: 8 mm. Cấu trúc kép song song gia tăng mạnh mẽ lực cơ học.

• Cổng cấp khí: Ren M5 x 0.8. Kích thước này cải thiện lưu lượng khí nạp xả. Nó tương thích tốt với đầu nối nhanh ống PU phi 4 hoặc phi 6 phổ biến.

• Áp suất làm việc: Từ 0.15 MPa đến 0.7 MPa. Hiệu suất tịnh tiến được đảm bảo ngay cả ở điều kiện áp áp thấp.

• Tùy chọn hành trình: MXS8 hỗ trợ tích hợp cụm bu-lông hãm đệm cao su. Người dùng có thể lắp thêm cơ cấu giảm chấn thủy lực chuyên dụng (Shock Absorber). Hệ thống này kiểm soát động năng khi khối lượng tải dừng lại. Tác động va đập lên cụm chi tiết tinh xảo được ngăn ngừa triệt để.

4. Ứng Dụng Trong Dây Chuyền Tự Động Hóa

Bàn trượt MXS8 có sự cân bằng giữa sức mạnh cơ học và tính thẩm mỹ. Nó là chi tiết quan trọng trong nhiều công đoạn gia công:

• Tích hợp vào cụm đầu gắp (Pick and Place) thao tác với vật tư khối lượng trung bình.

• Sử dụng trong các cơ cấu máy thao tác thấu kính camera điện thoại.

• Lắp ráp trên các cụm cấp phôi tự động cho máy CNC nhỏ.

• Định vị module đo lường trong hệ thống kiểm tra quang học (AOI).

• Ứng dụng thực tiễn dây chuyền sản xuất pin lithium, thiết bị viễn thông tại Bắc Ninh, Thái Nguyên.

5. Khả Năng Cung Ứng Vật Tư Tại LHV Việt Nam

Tính đồng nhất của vật tư là yếu tố quyết định trong vận hành tự động hóa. LHV Việt Nam cung cấp hệ thống thông số minh bạch cho dòng bàn trượt MXS8. Công ty cung cấp đầy đủ dải hành trình và phụ kiện điều chỉnh đi kèm.

Tài liệu kỹ thuật và bản vẽ CAD 2D/3D được hệ thống hóa rõ ràng. Điều này hỗ trợ quá trình bóc tách khối lượng và thiết kế máy hiệu quả. Các đơn vị chế tạo máy có thể tham khảo dữ liệu thiết bị dễ dàng. Nguồn cung ứng linh kiện được đảm bảo chuẩn xác cho dự án nâng cấp dây chuyền.
