Xylanh Dẫn Hướng MGPM40: Giải Pháp Tịnh Tiến Sinh Công Lớn Phi 40mm

Trong thiết kế và chế tạo các trạm máy tự động hóa, khi bài toán kỹ thuật đòi hỏi các thao tác chấn, dập, ép hoặc gá kẹp những phôi liệu có khối lượng lớn, kỹ sư cơ khí cần một cơ cấu chấp hành có khả năng sinh công mạnh mẽ. Tuy nhiên, đi kèm với lực đẩy lớn là rủi ro vặn xoắn trục hoặc lệch quỹ đạo tịnh tiến. Để giải quyết triệt để vấn đề này, xylanh dẫn hướng MGPM40 với đường kính piston lên đến 40mm được ứng dụng như một giải pháp cơ học toàn diện, mang lại sự ổn định và độ chính xác tuyệt đối cho toàn bộ quy trình gia công.

1. Năng Lực Sinh Công Vượt Trội Từ Đường Kính Piston 40mm

Với kích thước bore size đạt 40mm, diện tích bề mặt chịu áp của piston bên trong thân xylanh được mở rộng đáng kể. Điều này cho phép thiết bị chuyển hóa áp suất khí nén thành một lực cơ học đủ lớn để thực hiện các nguyên công tốn nhiều năng lượng, đáp ứng tốt cho những đồ gá kẹp chi tiết kim loại nguyên khối. Tuy nhiên, lực đẩy càng mạnh thì lực phản lực tác động ngược lại lên trục ty càng cao, dễ gây ra hiện tượng uốn cong nếu chỉ dùng xylanh đơn trục thông thường.

Để kiểm soát và định tuyến nguồn năng lượng này, hệ thống xylanh MGPM được thiết kế theo cấu trúc khối 3 trục vững chãi. Một trục truyền động chính nằm ở trung tâm sẽ làm nhiệm vụ cung cấp lực đẩy cho mặt bích thép phía trước. Đồng thời, hai thanh ty dẫn hướng (Guide Rods) kích thước lớn chạy song song hai bên sẽ đóng vai trò định tuyến quỹ đạo. Sự liên kết cứng giữa 3 trục này khóa chặt các chuyển động dư thừa, triệt tiêu mọi góc lệch, đảm bảo mặt bích luôn tiếp xúc hoàn hảo và đồng phẳng với bề mặt gia công trong suốt chu kỳ tịnh tiến.

2. Ưu Thế Cơ Học Của Hệ Thống Bạc Lót Trượt (Slide Bearing)

Dòng sản phẩm MGPM đặc trưng bởi cơ cấu dẫn hướng sử dụng bạc lót trượt (hiển thị qua hậu tố M trong mã sản phẩm). Thay vì sử dụng các hệ thống bi lăn kim loại – vốn dễ bị nứt vỡ hoặc kẹt bi khi chịu tải trọng va đập lớn, thanh dẫn hướng của MGPM40 trượt trực tiếp bên trong một lớp hợp kim đặc biệt có hệ số ma sát cực thấp.

Ưu điểm cơ học lớn nhất của hệ thống bạc lót trượt là khả năng hấp thụ và tản lực cản tác động theo phương ngang (Lateral Load) trên một diện tích tiếp xúc lớn. Nhờ thiết kế này, thiết bị hoàn toàn có thể hoạt động dưới dạng cơ cấu chặn (Stopper Cylinder) để phân luồng hoặc dừng các dòng sản phẩm có khối lượng lớn di chuyển ngang trên băng chuyền. Đặc tính chống chịu lực ngang xuất sắc này giúp xylanh hoạt động bền bỉ tại các nhà máy sản xuất linh kiện, đóng gói tại khu vực Bắc Ninh, Thái Nguyên hay Hưng Yên mà không lo hiện tượng rò rỉ phớt do xước trục ty.

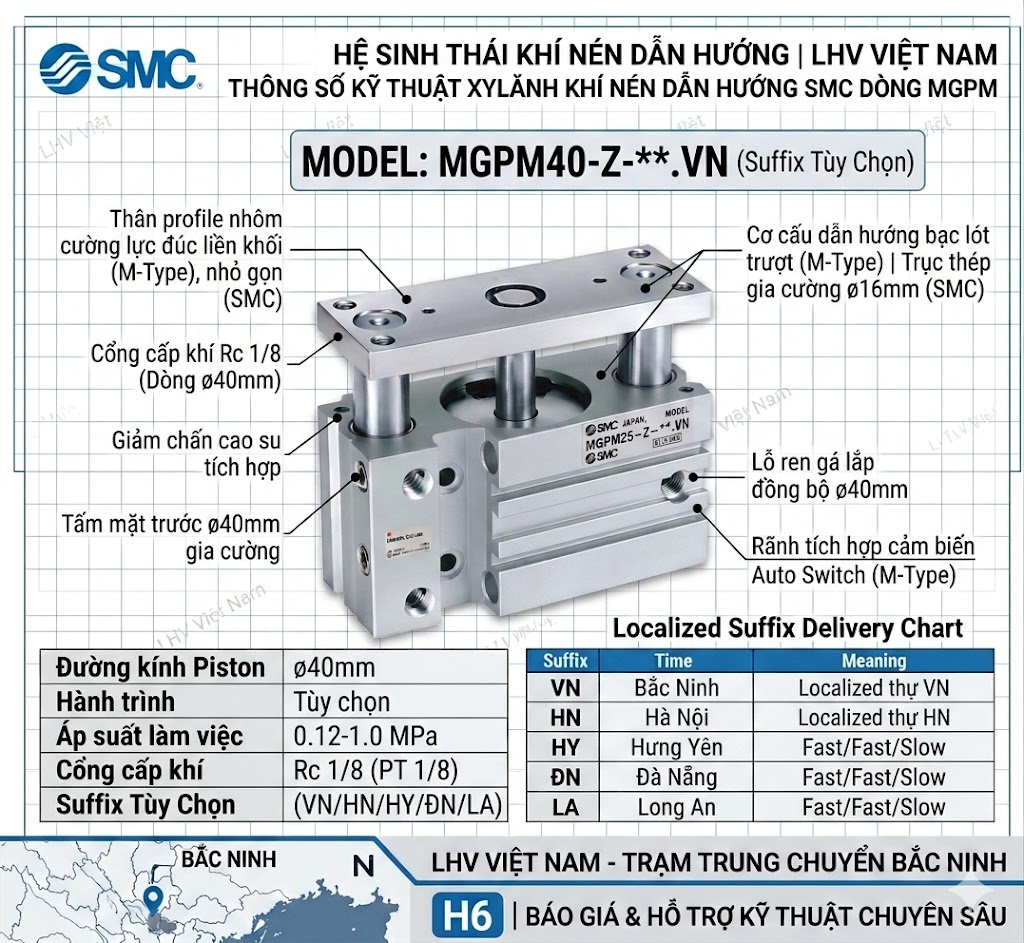

3. Quy Chuẩn Thông Số Kỹ Thuật Mã MGPM40

Để dễ dàng tích hợp vào các hệ thống máy tự động hóa phức tạp, thiết bị được sản xuất với các thông số vật lý và khí nén được quy chuẩn hóa cao độ:

• Đường kính Piston (Bore size): 40 mm.

• Kích thước cổng cấp khí: Rc 1/8 (PT 1/8). Kích thước ren tiêu chuẩn này cho phép kết nối linh hoạt với các đầu nối nhanh góc vuông hoặc nối thẳng, đảm bảo lưu lượng khí nạp và xả đủ lớn để duy trì tốc độ vận hành của chu kỳ máy.

• Dải áp suất làm việc: Hoạt động an toàn và ổn định trong dải áp suất từ 0.12 MPa đến 1.0 MPa.

• Vật liệu chế tạo: Thân xylanh sử dụng hợp kim nhôm đúc định hình cường lực, giúp tối ưu trọng lượng tổng thể của cụm tay máy nhưng vẫn duy trì được độ cứng vững, chống biến dạng dưới áp lực cao.

• Cơ cấu giảm chấn: Tích hợp đệm cao su (Rubber Bumper) đàn hồi ở hai điểm giới hạn hành trình, giúp hấp thụ động năng, giảm thiểu tiếng ồn va đập kim loại và bảo vệ các ngàm kẹp cơ khí.

• Giao tiếp tín hiệu: Thân xylanh được phay sẵn rãnh chữ C chạy dọc để cài đặt các cảm biến vị trí (Auto Switch) từ tính. Thiết kế rãnh chìm giúp bảo vệ thân cảm biến khỏi va quệt vật lý và kết nối tín hiệu hành trình với hệ thống điều khiển PLC gọn gàng.

4. Ứng Dụng Chuyên Sâu Trong Dây Chuyền Sản Xuất

Sự kết hợp hoàn hảo giữa lực đẩy sinh công lớn và tính năng chống lệch trục giúp mã MGPM40 giải quyết được nhiều bài toán truyền động phức tạp:

• Ứng dụng trong hệ thống dập định hình, cắt gọt bavia cho các chi tiết đúc nhựa, vỏ nhôm nguyên khối.

• Lắp đặt làm tay máy nâng hạ (Lifter) di chuyển các khay sản phẩm nặng, cụm linh kiện gá ráp giữa các khoang máy CNC.

• Tích hợp vào cụm ép dán màng nhiệt, đóng gói sản phẩm tại các khu công nghiệp chế xuất ở Đà Nẵng, Bình Dương và Đồng Nai.

5. Phân Phối Thiết Bị Truyền Động Khí Nén Đồng Bộ Tại LHV Việt Nam

Quá trình bóc tách bản vẽ chế tạo máy đòi hỏi các thông số vật tư phải đáp ứng độ chính xác cao và nguồn cung phải đảm bảo đúng tiến độ dự án. LHV Việt Nam là đơn vị chuyên cung cấp các giải pháp truyền động khí nén đồng bộ, bao gồm việc phân phối đa dạng các tùy chọn độ dài hành trình (Stroke) của dòng xylanh dẫn hướng MGPM40.

Tất cả các sản phẩm thiết bị vật tư công nghiệp đều được số hóa bằng hệ thống dữ liệu kỹ thuật minh bạch. Các kỹ sư thiết kế và bộ phận thu mua của doanh nghiệp có thể tra cứu nhanh chóng kích thước lắp ghép, thông số kỹ thuật, lập bảng khối lượng dự toán và lên phương án vận chuyển vật tư đến các nhà máy sản xuất trên toàn quốc một cách liền mạch và chuyên nghiệp.
